配電盤・パネル計器用の各種アクセサリーは、それぞれの計器に外付けして計器の測定範囲を拡大あるいは計器を高圧回路から絶縁する目的で使用する配電盤・パネル計器用の各種アクセサリーは、それぞれの計器に外付けして計器の測定範囲を拡大あるいは計器を高圧回路から絶縁する目的で使用するものです。

• 接続用コード類は付きませんので、ご注意ください。なお分流器用は、全抵抗0.1Ω以内のものを使用してください。
• 計器番号が記入されていたり、計器と対になって包装されている場合は、その計器と組合わせてご使用ください。

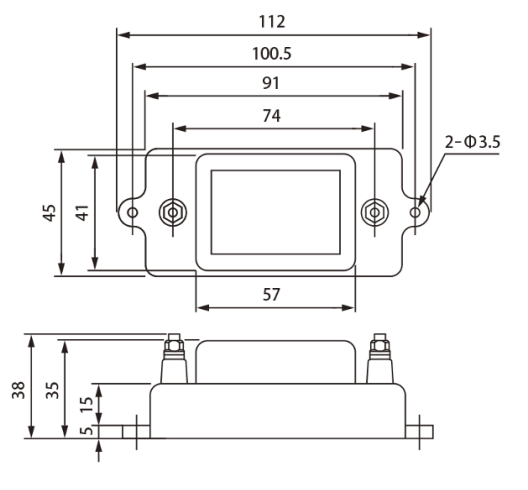

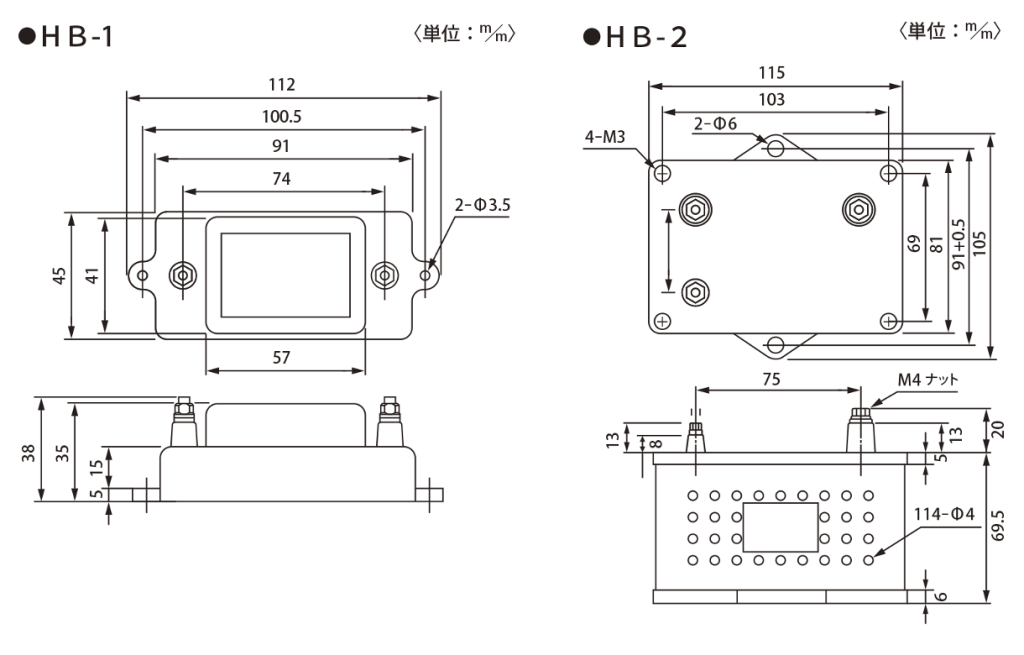

倍率器 階級 0.5級 HB-1･2型

● 1mA計器と組合わせて使用します。

形名	定格
HB-1	500V
	750V
HB-2	1kV
	1.5kV
	2kV
	3kV
	3.5kV

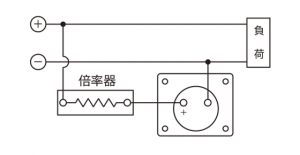

● 接続図 （HB-1）

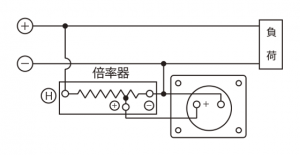

● 接続図  接続図 （HB-2）

高圧に対する危険防止のため3端子方式を採用しております。⊕、⊖端子は、メータへ接続します。
